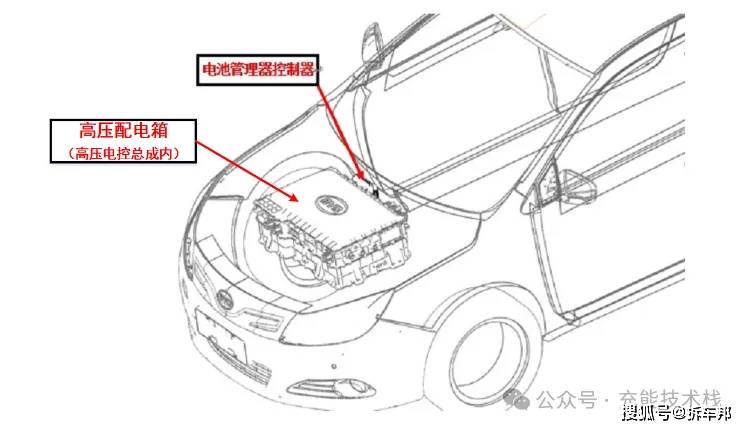

在新能源汽车充电技术领域，比亚迪通过一系列创新设计，构建了高效可靠的直流充电系统。该系统以高压配电箱为核心枢纽，实现了充电桩与动力电池之间的能量传输与安全控制。当直流充电桩接入时，电流经高压配电箱分流后直接为动力电池组供电，整个过程由电池管理系统（BMC）与充电桩通过CAN总线实时交互数据，确保充电参数精准匹配。

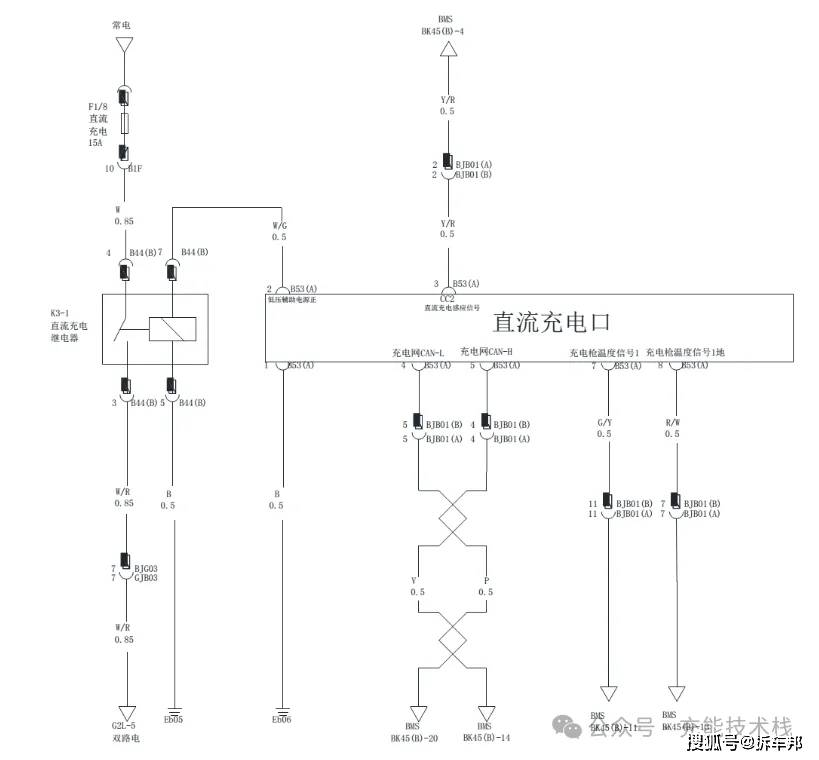

安全控制机制方面，BMC采用双重检测策略：通过CC2硬线实时监测充电枪插拔状态，同时通过控制高压配电箱内的直流充电接触器实现电流通断。这种设计使得系统能在0.1秒内响应异常情况，有效防止过充、短路等风险。比亚迪高压配电箱采用模块化架构，集成预充回路、电流传感器等关键部件，其电路设计通过优化布线将电磁干扰降低30%，显著提升系统稳定性。
在充电接口标准化领域，比亚迪率先采用GB/T 20234.2-2015国标7孔交流插座，实现与特斯拉Model 3/Y等主流车型的兼容。该接口采用PC材质黑色磨砂外壳，集成双色状态指示灯，红色光效清晰指示充电进程。内部电路采用三层防护设计：第一层整流桥将交流电转换为直流，第二层22μF/350V高压电容实现滤波稳压，第三层英飞凌ICE3RBR4765JG主控芯片进行智能功率调节。这种分层架构使充电效率提升至94%，较传统设计提高8个百分点。
针对户外使用场景，比亚迪在接口防护方面进行专项优化。插头与线缆连接处采用高弹性硅胶套管，经10万次弯折测试无断裂，充电端部配备连体式防尘帽，通过IP55防护等级认证。实测数据显示，该设计在-30℃至60℃极端环境下仍能保持正常工作，盐雾试验720小时后金属部件无腐蚀，充分满足不同地域的使用需求。这些技术突破使比亚迪充电系统在安全性、兼容性和可靠性方面达到行业领先水平。
