近期，一家专注于汽车零部件制造的企业成功解决了其生产线上的设备通信难题。该企业的核心控制系统依赖于西门子S7-1500PLC，采用Profinet通信协议，而生产线上的机械臂则使用EtherCAT协议。这种协议不匹配导致了机械臂动作与PLC控制逻辑无法实时同步，严重影响了生产效率和产品质量。
为了克服这一技术障碍，企业引入了捷米特品牌的EtherCAT转Profinet协议转换网关JM-PNM-ECT。这一创新解决方案旨在实现PLC与机械臂之间的无缝通信，从而提升生产线的整体效能。
在实施过程中，企业首先对设备进行了精心选型。主站设备为西门子S7-1500PLC，以其强大的数据处理和网络通信能力作为Profinet主站。机械臂作为从站设备，以其高精度和高速度的运动控制能力著称，但受限于EtherCAT协议。捷米特JM-PNM-ECT网关则作为桥梁，支持两种协议之间的数据转换。

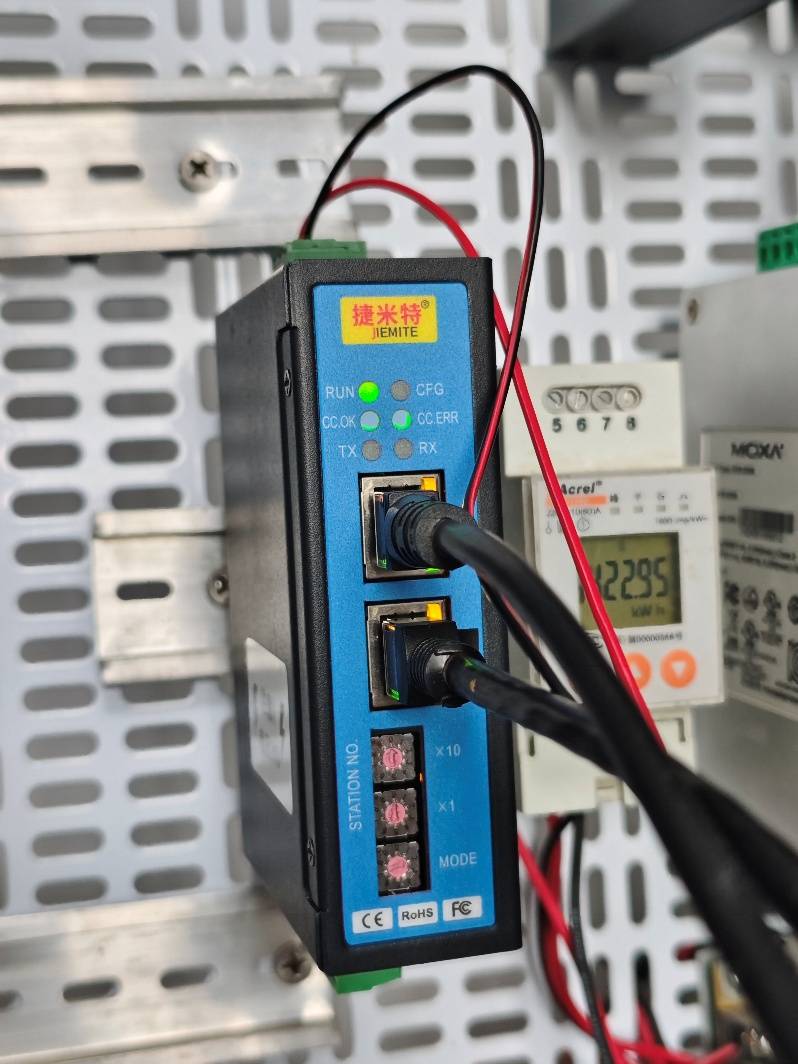

接下来，企业进行了详细的设备连接工作。网关模块被巧妙地安装在生产线的控制柜内，通过35mm导轨固定。网关的Profinet端口与PLC通过工业交换机相连，并配置了VLAN隔离控制网络，以确保通信的稳定性。同时，网关的EtherCAT端口通过超五类屏蔽电缆与机械臂相连，形成了高效的星型拓扑结构。电气连接方面，网关采用24VDC稳定供电，确保了通信的连续性。
配置与调试阶段同样至关重要。在西门子TIA Portal中，企业导入了JM-PNM-ECT的GSD文件，创建了Profinet IO设备，并分配了IP地址。同时，通过ECSP-EtherCAT软件对网关的EtherCAT从站地址进行了设置，并绑定了机械臂的PDO映射。在调试过程中，企业编写了PLC程序，发送控制指令给网关，并实时监测机械臂的动作和状态数据，确保通信的准确性和同步性。
应用效果方面，捷米特网关的引入显著提升了生产线的生产效率。机械臂与PLC之间的无缝通信和精准同步确保了零部件加工的精度和质量。该网关还增强了设备的兼容性，为未来可能引入的其他基于EtherCAT或Profinet协议的设备提供了便利。企业无需对现有设备进行大规模改造，即可轻松实现设备的升级和扩展。同时，网关的稳定性和可靠性也降低了设备的维护成本，减少了因协议不兼容导致的故障和停机时间。
此次成功案例不仅彰显了捷米特EtherCAT转Profinet协议转换网关在工业自动化领域的重要价值，也为企业提供了宝贵的经验。在未来，随着设备种类和协议的不断增加，协议转换网关将成为工业自动化领域不可或缺的关键设备，为不同协议设备的互联互通提供有力支持。
