在医院，数字化的每一步都会带来新的可能。
挂号缴费系统的流畅，会改善“看病难”的问题;
出具报告的时间缩短，会提升患者就诊效率;
机器的稳定运行，会进一步降低手术风险……
但对于大型三甲医院来说，数字化转型并非一次就能到达终局，过往的方案随着发展仍会出现不适配的情况——
以新一代 HIS 为代表的新型业务系统，传统架构难以承载;医疗服务要求时效性，业务连续性要求高，以往方案下难以控制安全问题频发;需要更多IT人员维护大量信息化系统及IT基础设施……
在华东一所大型三甲医院里，这样的问题正在发生，医院数字化的困境正待破解。
集医疗、教学、科研、预防、保健与康复为一体的三级甲等综合性医院，现有业务系统面临升级迭代，有大量业务需要上线，现有IT基础设施无法在短时间内扩展满足要求。
1.医院机房现状

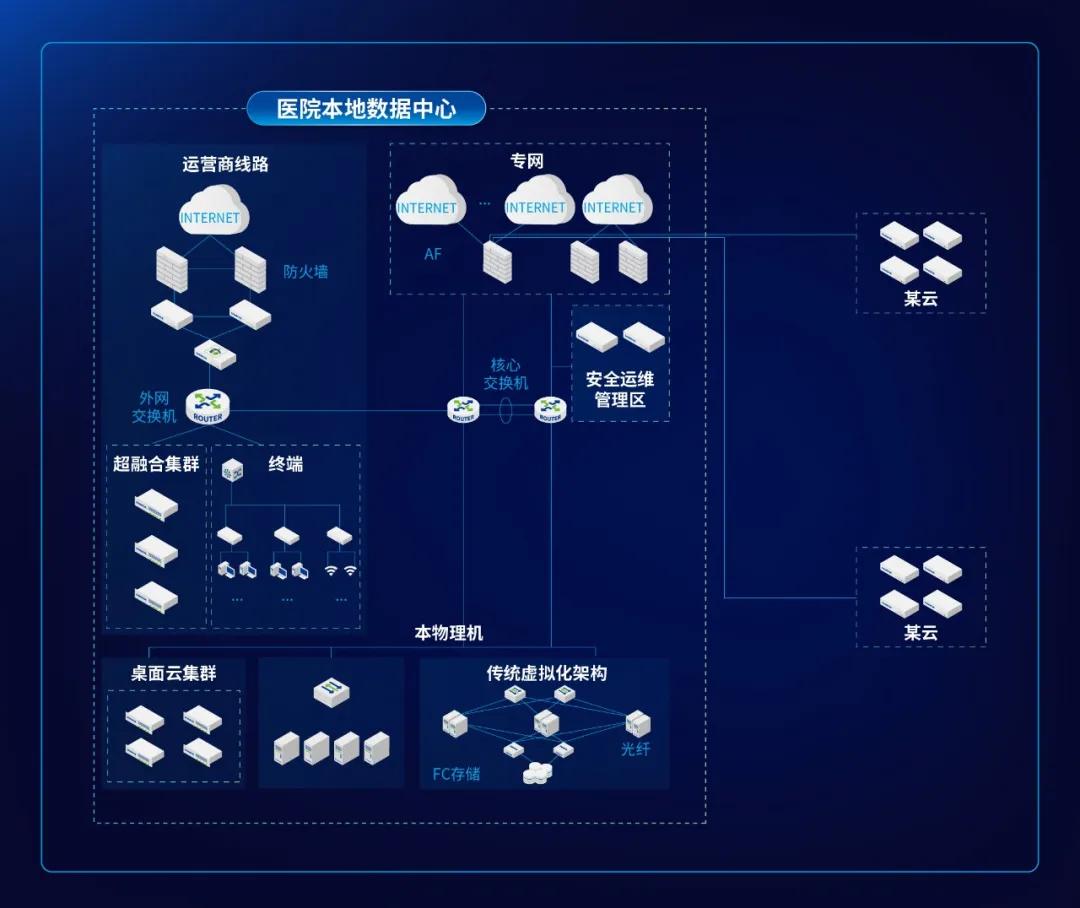

现网架构图
医院本地数据中心通过运营商线路、卫生专网和医保专网与外部连接，内部采用防火墙、下一代防火墙、IPS等设备进行内外网隔离，核心交换机连接各类设备形成复杂局域网结构。
安全防护：部署防火墙、下一代防火墙、IPS等设备进行边界防护，通过网闸等设备进行访问控制，利用SSL VPN保障远程访问安全。因部分业务部署在行业云上(运营商云)，医院本地数据中心与行业云平台通过专线连接，形成混合云架构。
数据存储：本地使用超融合集群、物理机等设备满足不同业务存储需求。
2.医院的三大痛点
新业务无法快速上线：当前平台上CPU、内存以及存储资源均十分紧张，无法支撑医院新建HIS系统上线，需要对计算、存储等资源进行扩充;本地资源扩容项目周期长以及机房机柜空间用尽，无法在短时间内扩展满足要求。
现有平台无法资源统一管理：在线下机房空间不足的情况下，LIS、HIS、PACS、EMR、门诊等系统面临扩容需求，目前医院行业云已经使用8年，设备老旧同时面临到期，无法将所有业务系统迁移到一起，也无法进行资源统一管理，运维效率低下，影响业务发展。
本地机房无法保障SLA：因本地机房环境老旧，医院业务的7*24小时稳定运行无法得到有效保障。业务连续性要求越来越高，重要的业务系统有同城不同机房容灾的需求。用户希望找到能在本地提供更高规格的机房和7*24小时的监控运维服务的方案，并且承诺SLA，同时与本地机房形成同城容灾，最大限度降低业务中断的可能性。
基于一朵云，深信服通过服务化托管云模式，以租用的方式为用户提供计算、存储、网络、安全资源以及全生命周期的业务托管和运维托管服务。
同时将用户本地全业务迁移至托管云，实现线上全业务托管，将本地机房建设为容灾机房，通过物理裸光纤打通线上和本地，在提供云上业务快速容灾服务的同时，构建线上线下统一管理的“一朵云”架构。
云上延伸数据中心的业务应用通过专线回到本地进行业务交互，然后由本地出口统一的对外提供服务，业务系统之间不经过互联网访问，云上业务统一由裸纤走本地出口，避免公网安全风险。
此外，深信服还提供专属运维团队，对混合云平台、业务应用、数据库系统提供运维服务保障，为用户提供线上线下一致的运维体验。

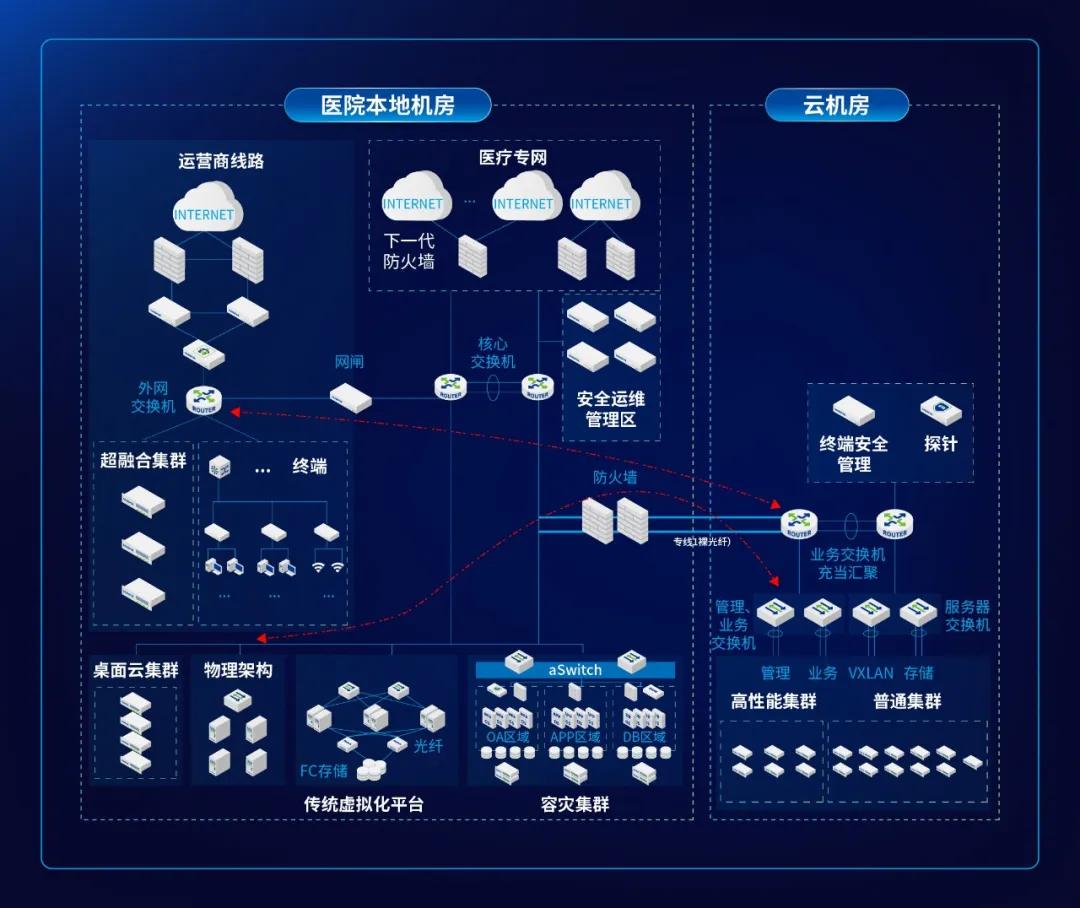

整体架构图
1.物理裸纤设计
为了保证用户本地数据中心与托管云机房之间的链路高可用，在两个机房之间铺设双路由光缆。采用主备链路聚合方案，通过确保当主链路出现故障时，被链路可以自动接管流量。在这种模式下，只有一条主链路是活跃的，所有流量都会通过主链路传输。备链路处于待命状态，仅在主链路故障时才会激活。
线路容灾
两条物理裸纤。
裸纤连接使用的防火墙高可用
数据中心AF虚拟网线主主部署，每台AF上接一根专线，同时AF上完成虚拟网线聚合预配置，当其中一台AF故障可将专线直接改接至另一台AF并自动链路聚合起来，该部分实测切换丢包1~2个数据包。
交换机高可用
云上机房汇聚交换机做M-LAG;
医院核心交换机做堆叠。

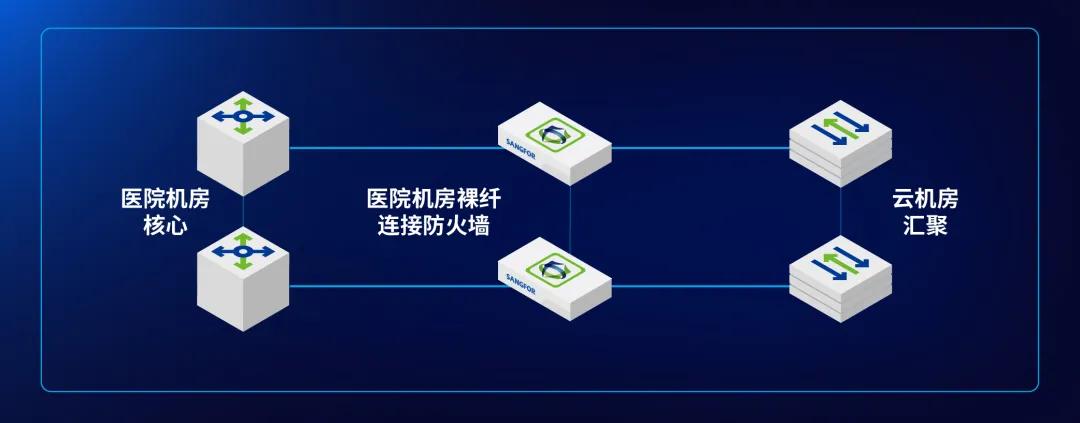

链路图
2.数据中心整体设计
资源池设计：云上数据中心分区分域，按业务系统分成不同集群。

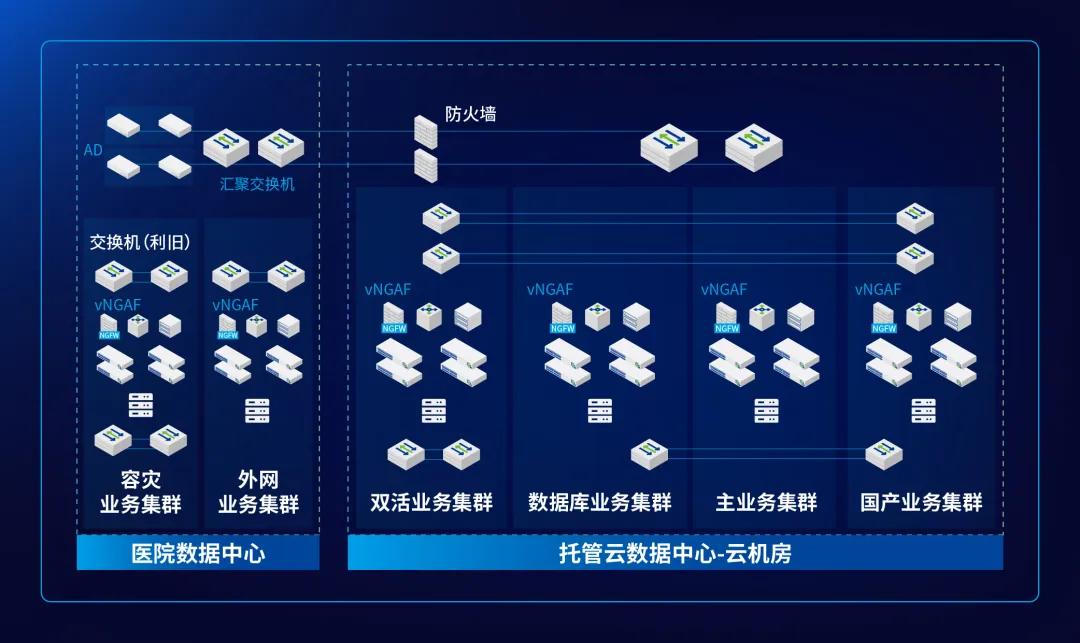

资源池架构图
业务流量设计：云上机房业务与本地业务互通流量经过防火墙进行安全防护，同时通过AD做全局负载，构建安全可靠的云地协同网络。
业务流量架构图

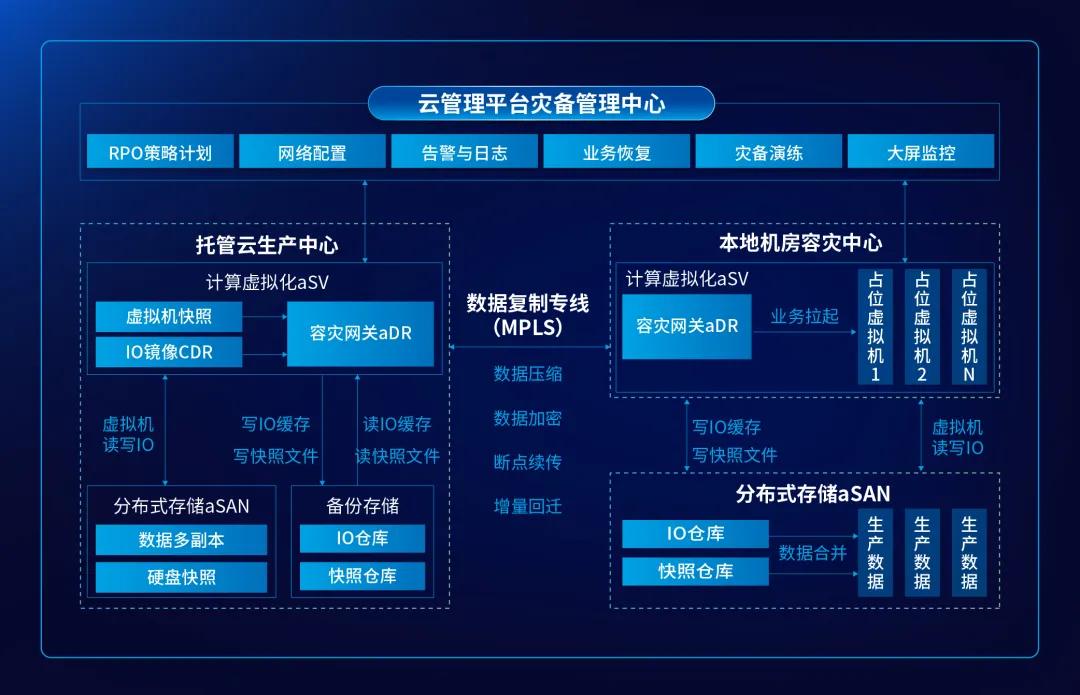

容灾整体设计：通过线上平台做容灾策略下发给两边SCP做异地容灾。云上主站点在本地进行容灾备份，并将本地备份异步传输给备站点，当容灾切换时，备站点根据传输过来的全量数据进行虚机拉起。
容灾业务架构图

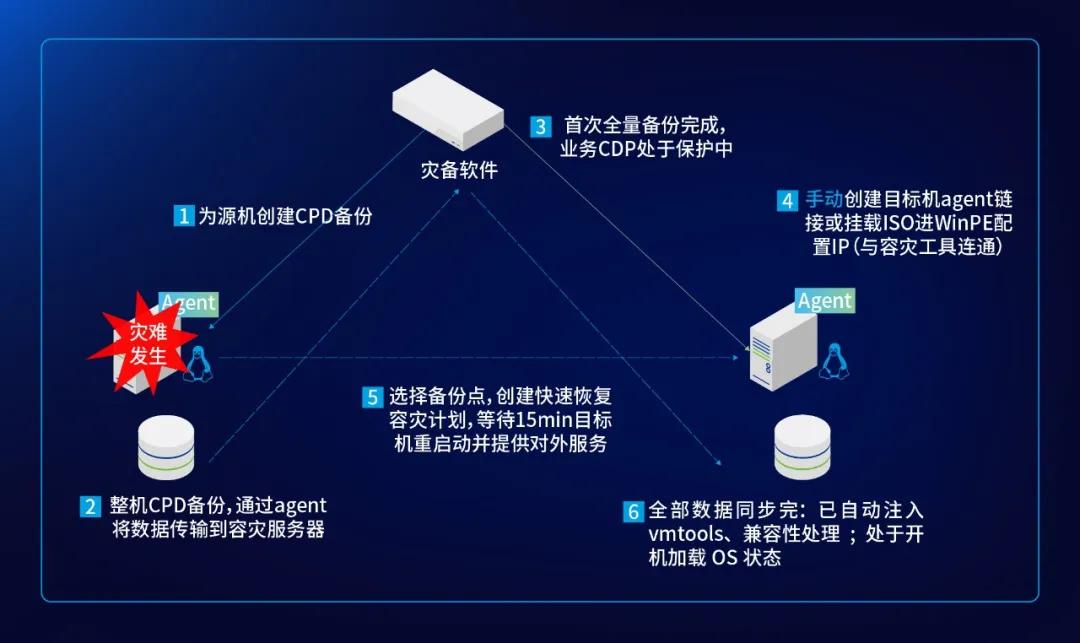

一般业务容灾快速恢复设计：
CDP：源机装agent，并完成整机CDP备份;IO实时同步到容灾服务器。
故障发生：判断需要进行整机快速恢复容灾。
准备目标机：手动创建恢复目标机，并通过agent/winPE进行连接。
配置快速恢复容灾任务：等待15分钟，目标机启动，重新提供服务。
冷数据传输：确保目标机正常运行办公的同时，持续传输剩余数据。
RTO≈15分钟，即：整机重建+目标机快速进OS的时间。
一般业务容灾恢复架构图

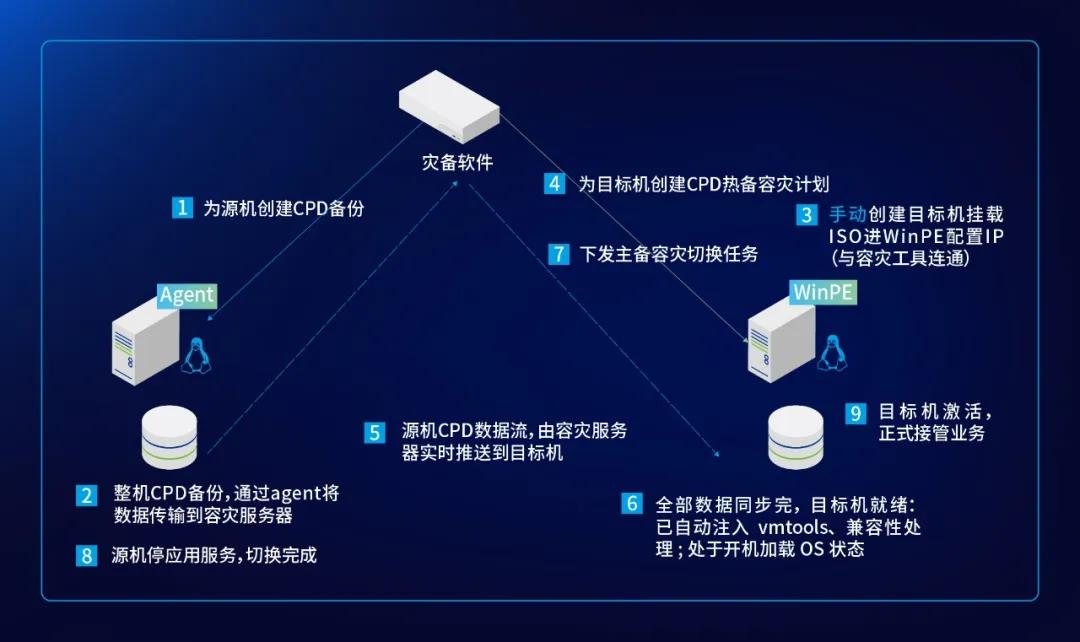

应急业务容灾快速恢复设计：
CDP：源机装agent，并完成整机CDP备份;IO实时同步到容灾服务器。
进行容灾：热备启动后先从容灾服务器同步全量数据、重建目标机;重建后目标机已完成兼容性处理，并注入vm tools，处于开机加载操作系统画面;CDP热备容灾期间，源机-容灾服务器-目标机之间的数据是准实时同步状态。
CDP热备容灾切换：源机停应用即可，目标机快速进入OS(不需要重启，所以切换时间短)。
RTO=60秒内，即：源机停应用后数据实时复制+目标机快速进OS的时间。
应急业务容灾恢复架构图

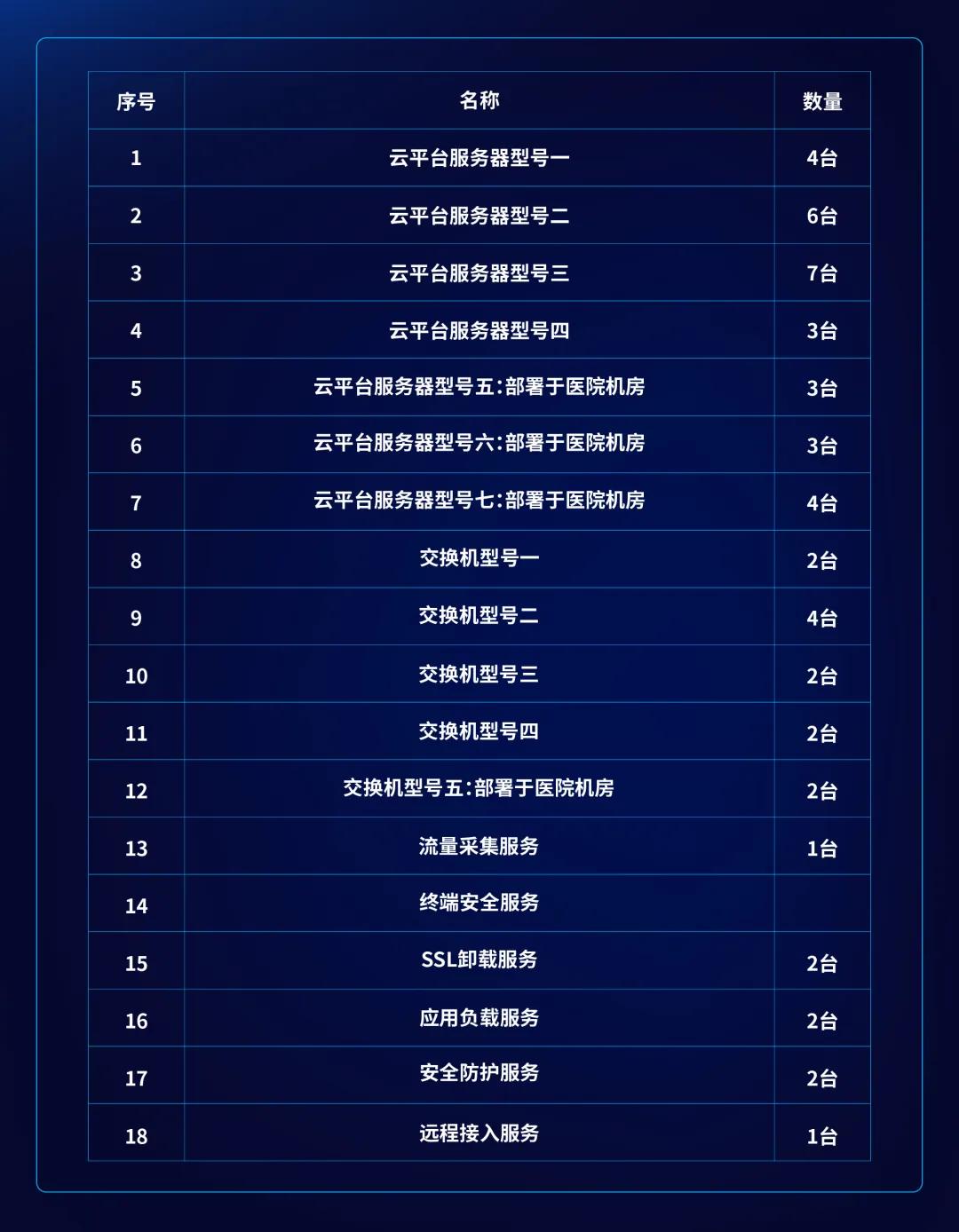

云资源规划：
本次部署20节点托管云私有云。
3.迁移方案

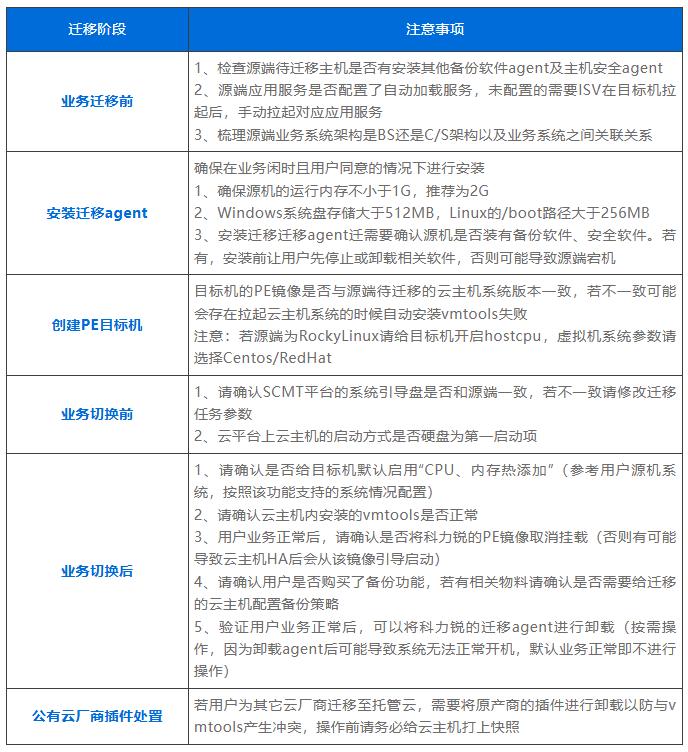

迁移分为业务迁移前、安装迁移agent、创建PE目标机、业务切换前后等多个阶段。
业务迁移前确认平台版本、源端内核兼容性等多项准备工作。安装agent时要关注内存、存储及软件冲突，不同系统安装agent有特定注意点。业务切换前后则要确认引导盘、vmtools运行、备份配置等。针对不同公有云厂商插件推荐相应卸载方案，以保障迁移顺利及系统稳定运行。
4.业务承载效果

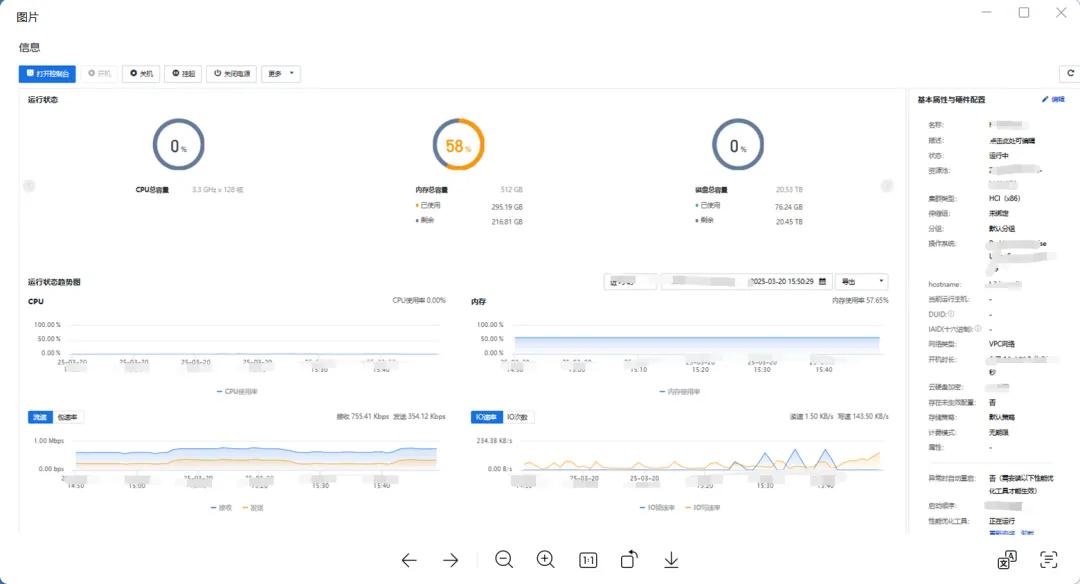

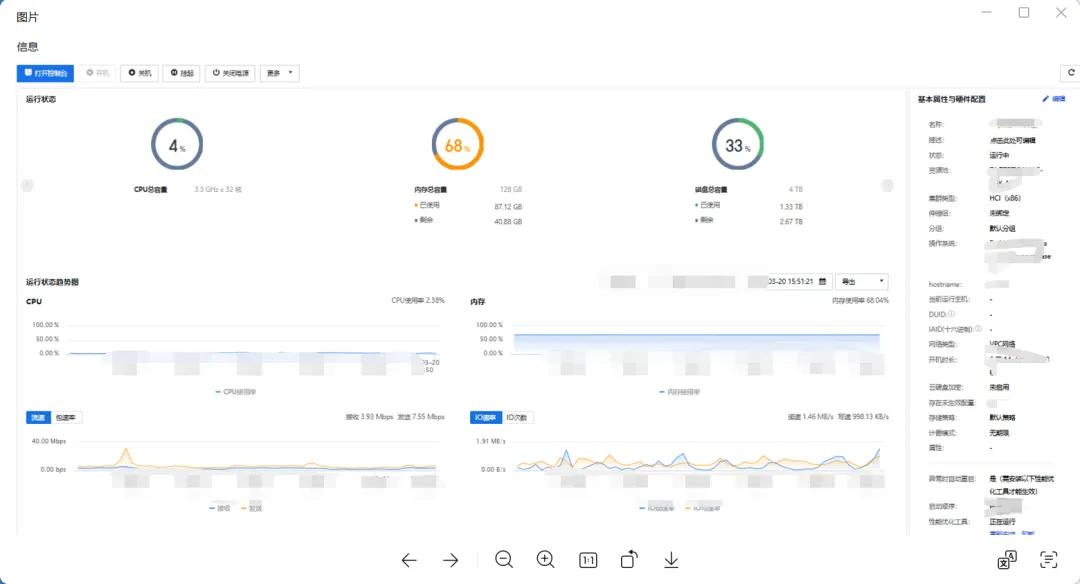

HIS系统
LIS系统
降低成本，缩短建设周期
用户无需为建设容灾机房进行过重的投资、购买设备。前期轻投入，后期按需扩展资源。同时，托管云平台可以实现10个工作日内完成部署，相比传统私有云搭建，极大缩短交付周期。
释放运维压力，提升核心业务SLA
完善的托管服务体系，真正实现零基础运维，云上承诺SLA 99.975%，保障医疗核心业务稳定运行。
同城容灾，满足合规要求
通过线上线下一朵云实现同城容灾能力，提供云上业务到本地的云容灾服务，如遇故障可实现业务快速恢复，更有效地保障医院业务连续性，降低对医院各类业务系统的影响。
基于深信服托管云，这家三甲医院重新构筑更适配医院发展的云平台，为提供优质就诊服务及创新诊疗技术带来底气。在医疗行业，数字化的每一步，都可能带来新的希望与变化，深信服将打造更完善的解决方案、提供更全面的服务，为医院提供更稳定的支持。
