近期，针对某型发动机高压涡轮叶片出现的故障问题进行了深入分析。该发动机的涡轮叶片采用先进的镍基单晶高温合金制造，并为了增强其耐高温与耐腐蚀性能，特别在叶片表面应用了电弧离子镀技术，镀覆了NiCrAlY与AlNiY的复合涂层。

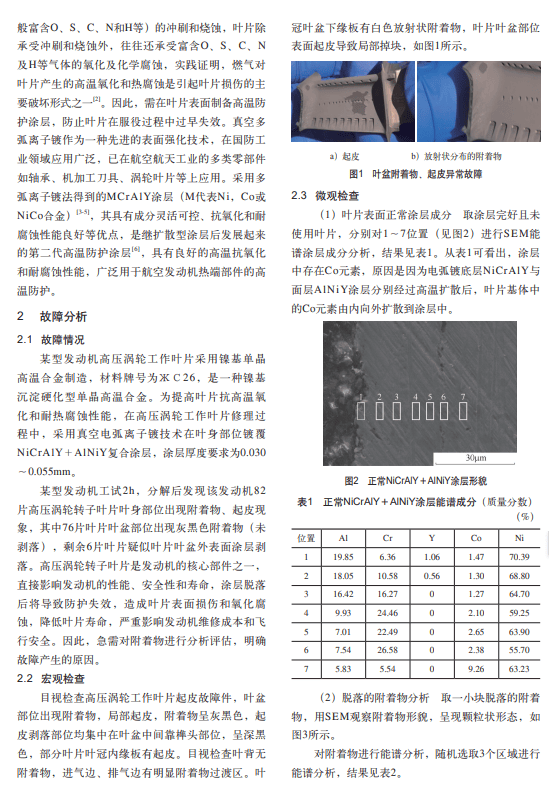

然而，在发动机试车过程中，发现叶片叶身表面出现了起皮现象。为了查明原因，技术人员对发动机进行了拆解，并通过宏观与微观检测手段对叶片进行了详细检查。结果显示，起皮故障并非源于叶片本身的制造或涂层质量问题，而是由其他因素导致。

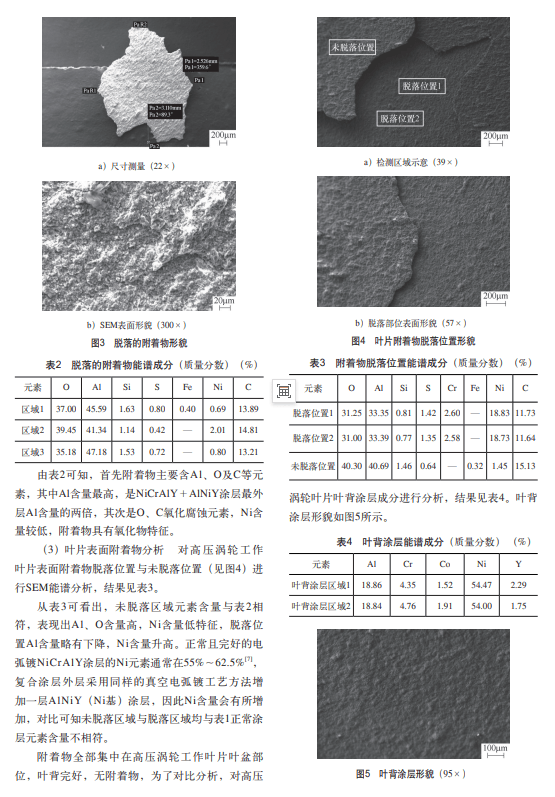

进一步分析发现，压气机工作环内侧的封严涂层出现了磨损。这些脱落的涂层颗粒在高温环境下发生氧化，随后附着在了涡轮叶片的叶盆上，形成了一层灰黑色的附着物。这层附着物不仅影响了叶片的气动性能，还导致了起皮现象的发生。
此次故障的发现与分析，不仅揭示了发动机内部组件相互作用可能带来的潜在问题，也为后续发动机的维护与改进提供了宝贵经验。技术人员正根据这一发现，制定针对性的解决方案，以确保发动机的稳定运行与性能发挥。
未来，随着对发动机内部机制理解的深入，以及制造与维护技术的不断进步，相信能够有效减少此类故障的发生，进一步提升发动机的可靠性与使用寿命。
