随着新能源汽车市场的快速发展，充电技术成为行业关注的焦点。优优绿能推出的UR100020-SW充电模块凭借其20kW功率和1000V输出电压，为800V平台新能源汽车提供了高效的快速充电解决方案。该模块支持三相交流380V输入，电压范围覆盖50-1000V，电流范围0-66.7A，额定功率达20kW，适用于不同电压平台的新能源汽车。

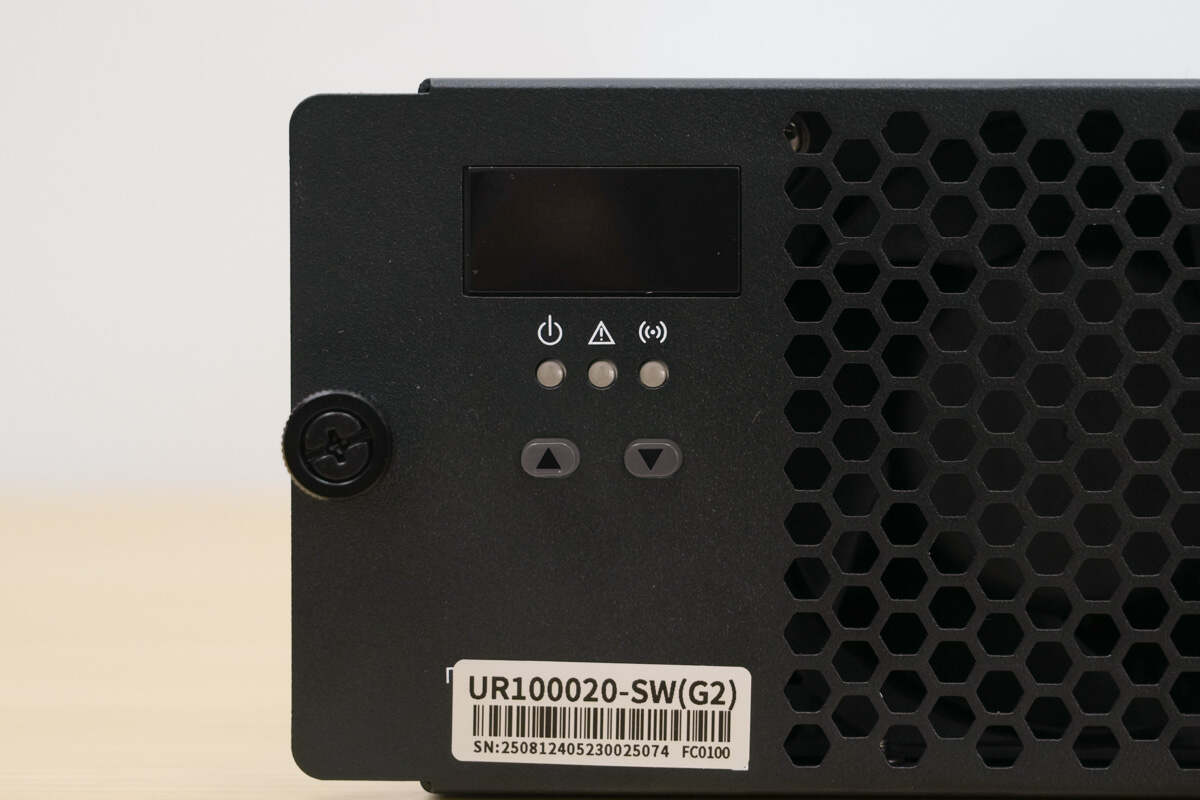

UR100020-SW充电模块在设计上注重实用性与可靠性。模块前面板配备LED显示屏、指示灯和按键，便于用户实时查看充电状态。两侧设有固定螺丝，中间位置配备提手和散热风扇，确保模块安装稳固且散热高效。模块背面设有交流输入连接器和直流输出连接器，交流输入采用四针防反接设计，直流输出连接器旁设有CAN通信接口，支持与充电桩系统的数据交互。

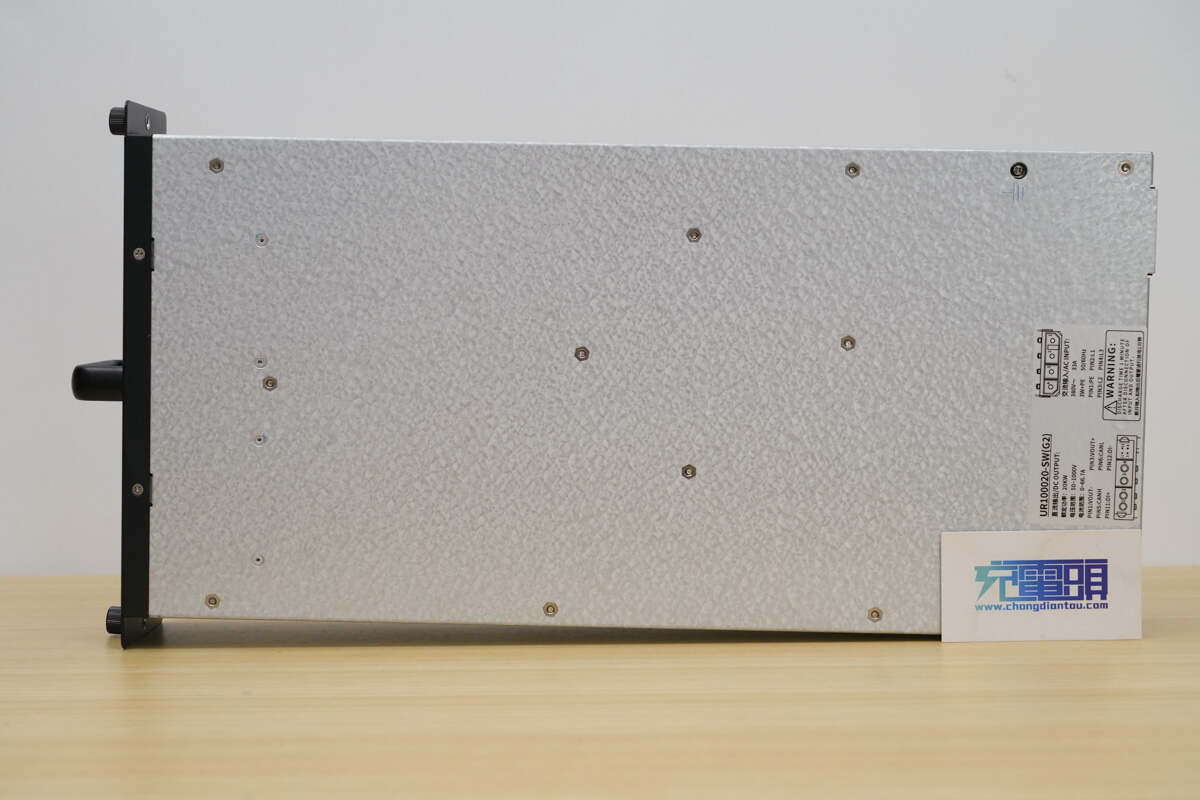

模块尺寸为480mm×217mm×83mm，重量约10.3kg，采用金属外壳，内部结构分为上下两部分，分别容纳PFC和LLC模块。PCBA模块采用灌胶工艺，密封防潮，背面涂有三防漆，有效提升产品可靠性。模块具备多重保护功能，包括输入输出过压欠压、过流和短路保护，确保充电过程安全稳定。
在电路设计方面，UR100020-SW充电模块采用DSP控制，PFC控制器选用德州仪器TMS320F28027PT，通过纳芯微NSi1200隔离放大器进行电流采样，驱动部分采用瞻芯电子IVCR2403。PFC开关管选用士兰微电子SGTP75V65FDB1P7 IGBT，搭配扬杰科技YJD112020NGG2碳化硅二极管整流，实现高效电能转换。LLC控制器采用德州仪器TMS320F28034PNT，开关管选用尚阳通SRC60R025FBS，搭配扬杰科技MUR7560PL超快恢复二极管整流，确保输出电压稳定。
模块内部元件选用知名品牌产品，电解电容来自艾华，薄膜电容来自法拉电子，确保电容性能稳定可靠。散热设计方面，模块前面板内部设有散热风扇，与外壳组成风道，有效导出热量。PFC和LLC模块分别设有散热片，为开关管和整流管提供散热支持，确保模块长时间运行稳定性。
UR100020-SW充电模块的推出，为新能源汽车充电基础设施提供了高效、可靠的解决方案。其支持800V平台新能源汽车快速充电，满足市场对高效充电设备的需求。模块在设计上注重实用性与可靠性，采用多重保护功能，确保充电过程安全稳定。随着新能源汽车市场的持续发展，优优绿能UR100020-SW充电模块有望在充电基础设施领域发挥重要作用。
