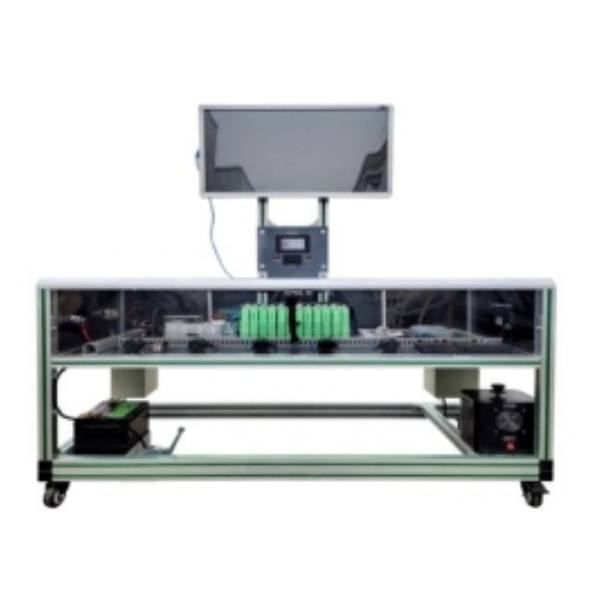

新能源汽车技术日新月异，教学实训设备也随之不断升级。近日，一款名为QY-XNY155的新能源汽车动力电池装调与测试平台正式亮相，为相关专业的学子们提供了一个高效、安全的实训环境。
该平台采用了新能源车辆中广泛应用的磷酸铁锂动力电池包，单体电池规格为3.2V 20AH，总共串联了24节。同时，它还配备了带有CAN总线的一体机BMS电池管理系统，该系统具备被动均衡功能，能够实时监控电池包的各项参数。
实训台的设计充分考虑了教学的实际需求，设置了4个测试工位，每个工位都可以独立对24节单体电池的电压信号、主接触器及预充接触器的吸合与断开信号、CAN通讯信号等进行精确测量。为了方便学员操作和理解，实训台的面板采用了5mm厚的亚克力板，并喷涂了清晰的检测端子名称。
该平台的功能特点十分突出。首先，它是一个真实可运行的系统，能够充分展示新能源动力电池充放电总成的主要零部件组成结构和逻辑控制关系。其次，实训台上的各主要部件都采用了与实车相同的电气连接方式，方便学员进行拆卸和安装练习，掌握高压系统零部件的拆装要点和安全保护知识。
BMS系统的功能也十分全面，包括被动均衡、开关控制保护（如单体断线、短路、过压、欠压、过流、过温等）、与车载充电机的CAN通讯、SOC估算、充放电控制等。实训台还配备了动力电池包显示器和BMS上位机检测标定软件，方便学员观察充放电过程的各项参数。
为了模拟真实的车辆能量消耗过程，实训台还配备了放电模块，放电电流大小可选。同时，动力电池包还设置了新能源汽车机械维修开关，学员可以打开上盖进行观察。实训台还配备了12V电源接地机械开关和紧急断开式机械开关，确保在紧急情况下能够迅速切断系统电源。
在实训台的设计上，还充分考虑了移动性和稳定性。实训台底部安装了4个带自锁装置的脚轮，使得实训台在移动时既灵活又稳定。同时，设备框架采用了一体化全铝合金型材搭建，耐油耐腐蚀，台面铺装彩色高密度复合板，经久耐用。
该平台还配备了故障设置和考核系统，故障点不少于15个，方便学员进行故障分析和诊断练习。实训台还配置了43寸高清多媒体显示屏和智能教学系统，学员可以通过HDMI高清线将miniPC上的视频资源、文本资源、彩色电气原理图等内容投放到显示屏上，支持镜像投屏功能，满足多位同学同时互动学习的需求。
在技术规格方面，该平台的外形尺寸为1500×770×1700mm（长宽高），输入电源为AC220V±10% 50Hz，工作电源为DC12V。动力电池类型为环保型磷酸铁锂动力电池，单体电池规格为3.2V 20AH，共24串。工作温度范围为-20°～60°，配备有BMS锂电管理一体机（带CAN通讯）和7寸触摸屏动力电池包显示屏。
通过该平台，学员可以深入了解新能源动力电池包（BMS）的控制原理、主要零部件功能、逻辑控制关系及参数变化规律等。同时，还可以进行BMS采集动力电池组压差和温差并控制充放电过程的实训、新能源高压系统操作安全注意事项及高压连接器插拔方法的实训等。
